Dibujar la proyección que falta II

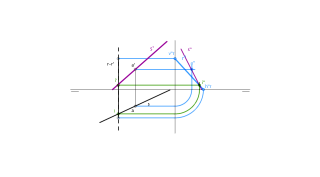

Dibujar la proyeccion que falta en el plano paralelo a la línea de tierra recurriendo a la tercera proyección.

1. Dibujamos la recta perpendicular a la línea de tierra P1/P2.

2. Dibujamos el plano en tercera proyección trazando un arco en sentido

antihorario con centro en O y radio hasta el punto de corte de P1/P2 con

A1 hasta cortar a LT y uniendo ese punto con el punto de corte de A2 con P1/P2.

3.Trasladamos los vértices de la figura al plano A3 mediante paralelas a la

línea de tierra.

4.Por los puntos en tercera proyección trazamos perpendiculares a LT

hasta cortarla.

5.Por esos puntos trazamos arcos con centro en O hasta cortar a P1/P2.

6.Trazamos paralelas a la línea de tierra por los puntos anteriores.

7.Por los vértices de la figura inicial trazamos perpendiculares a LT hasta

que corten a las paralelas anteriores, estos serán los vértices de la

proyección horizontal de la figura.
