UD6_Fitxa4_ex5
Resolución
Solución
UD6
Fitxa 4

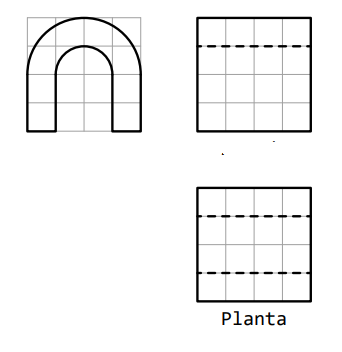

Exercici 5. Dibuixa en perspectiva isomètrica la següent figura donades les seves projeccions dièdriques d’alçat, planta i perfil. Escala 1:1. Indica, si escau, les arestes ocultes.
Agafa les mesures amb el compàs.
UD6
Fitxa 4
Exercici 5. Dibuixa en perspectiva isomètrica la següent figura donades les seves projeccions dièdriques d’alçat, planta i perfil. Escala 1:1. Indica, si escau, les arestes ocultes.
Agafa les mesures amb el compàs.
