Prisma apoyado en un plano de canto y seccionado por un plano vertical

DIÉDRICO

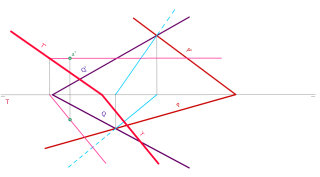

El segmento AC es la diagonal de un cuadrado contenido en un plano proyectante vertical. Se pide:

- Dibujar las proyecciones del cuadrado.

- Hallar las proyecciones de un prisma recto situado en el primer cuadrante, cuya base es el cuadrado del paso anteriory tiene una altura de 75 mm. Distinguir aristas vistas y ocultas.

- Trazar las proyecciones de la sección que produce el plano P sobre el prisma del paso anterior.

- Determinar la verdadera magnitud de la sección.

PROCEDIMIENTO:

1) Dibujar el plano Q proyectante vertical que contiene al segmento AC.

Abatir la diagonal AC sobre el PH de proyección.

Dibujar el cuadrado abatido.

Deshacer el abatimiento y dibujar las proyecciones del cuadrado.

2) Perpendicular a Q" por a". Medimos la altura del prisma (75 mm)

y dibujamos la proyección vertical del prisma.

Perpendicular a Q por el punto a. Obtener la proyección horizontal

del punto e. Dibujamos la proyección horizontal del prisma.

3) Dibujamos la proyección horizontal de la sección que produce el

plano P en el prisma. (1234).

Referimos la sección a las correspondientes aristas del prisma en

proyección vertical. (1"2"3"4")

4) Abatir el plano P sobre el PV de proyección obteniendo la verdadera

magnitud de la sección.
