Dièdric. Secció plana d'una piràmide pg.196 selectivitat

Resolució
Solució

PAU 2006

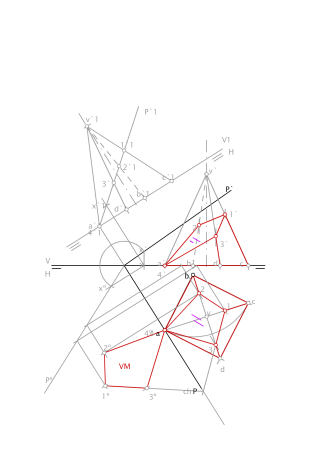

Dades: Projeccions d'una piràmide de base triangular horitzontal i vèrtex v-v'. Prejeccions dels punts a-a', b-b' i c-c', vèrtexs d'un triangle opac.

Dibuixa les dues projeccions de la secció que el pla del triangle abc-a'b'c' produeix en la piràmide. Representa en les dues projeccions el conjunt format per la piràmide i el triangle i diferencieu-hi les parts vistes i ocultes.


v'

a'

b'

c'

1'

2'

3'

1

2

3

c

a

b

v
